Pada kesempatan kali ini, saya ingin membagikan sedikit pengetahuan saya mengenai komponen TRIAC. Untuk lebih jelasnya silahkan simak penjelasan berikut ini
TRIAC, atau Triode for Alternating Current (Trioda untuk arus bolak-balik) adalah sebuah komponen elektronik yang kira-kira ekivalen dengan 2 SCR yang disambungkan antiparalel dan kaki gerbangnya disambungkan bersama. Nama resmi untuk TRIAC adalah Bidirectional Triode Thyristor. Ini menunjukkan sakelar dwiarah yang dapat mengalirkan arus listrik ke kedua arah ketika dipicu (dihidupkan). Ini dapat disulut baik dengan tegangan positif ataupun negatif pada elektrode gerbang.
Hal-Hal Yang Perlu Diperhatikan Dalam Memilih Triac :
·                tegangan breakover maju dan mundur
·                arus maksimum ( IT maks)
·                arus genggam minimum (Ih min)
·                 tegangan dan arus picu gate yang diperlukan
·                 kecepatan pensaklaran
·                tegangan maksimum dV/dt
·                tegangan blocking triac (VDRM)

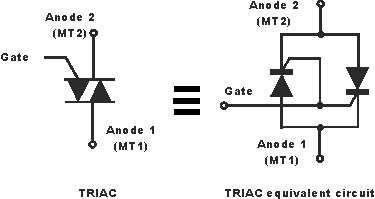

Ø   Simbol dan Bentuk TRIAC

Ø   Kurva Grafik TRIAC:
Berikut ini adalah gambar kurva grafik dari komponen TRIAC.

Ø   Prinsip Kerja TRIAC
Triac akan tersambung (on) :
·      Ketika berada di quadran I yaitu saat arus positif kecil melewati terminal gate ke MT1,dan polaritas MT2 lebih tinggi dari MT1, saat triac terhubung dan rangkaian gate tidak memegang kendali, maka triac tetap tersambung selama polaritas MT2 tetap lebih tinggi dari MT1 dan arus yang mengalir lebih besar dari arus genggamnya (holding current/Ih).
TRIAC juga akan tersambung saat arus negatif melewati terminal gate ke MT1,dan polaritas MT1 lebih tinggi dari MT2, dan triac akan tetap terhubung walaupun rangkaian gate tidak memegang kendali selama polaritas MT1 lebih tinggi dari MT2 dan arus yang mengalir lebih besar dari arus genggamnya (holding current/Ih).
·      Selain dengan cara memberi pemicuan melalui teminal gate, triac juga dapat dibuat tersambung (on) dengan cara memberikan tegangan yang tinggi sehingga melampaui tegangan breakover-nya terhadap terminal MT1 dan MT2, namun cara ini tidak diizinkan karena dapat menyebabkan triac akan rusak. Pada saat triac tersambung (on) maka tegangan jatuh maju antara terminal MT1 dan MT2 sangatlah kecil yaitu berkisar antara 0.5 volt sampai dengan 2 volt.
